水平儀測量法

在機床裝配之前，需要對其組成部件進行檢測，具體來說，主要是檢測機床導軌的平行度、直線度、垂直度和工作臺面等。

每一個零件都經過單獨的檢驗合格后，再裝配到一起，再進行一次檢驗，如果此時檢測結果很差，很有可能要拆開這樣的零件重新刮毛，調節起來會造成時間和精力的浪費，如果能準確地對每個部分進行檢查，那就能節省更多的時間。

當前行業檢測現狀。

機器導軌計量檢測儀表通常有三種類型：

(1)水平尺；

(2)、自動瞄準裝置；

3)激光干涉測量。

三種儀器的主要特性：

汽化水平測量法：操作簡便、使用方便、價格低廉、精度不高(20um/m)

資料收集、整理困難，難以在水平平面上進行直線度測量。它主要用于測量較短導軌的垂直直線度。

自準直儀測量方法：度較水平儀高，但不容易達到非常高的精度。

量程愈大，誤差愈大。它主要用于中長導軌直線度的測量。

干涉測量方法：測距大，測量速度快，測量精度高，可連續測量，用微機進行數據處理、顯示、打印，抗干擾能力強，成本高。適用范圍大，精度高，需要軌道測量。另外，現階段在中國許多機床行業，應用多的還是氣泡式水平儀，受制于氣泡式水平儀的特點，在進行測量時，主要有以下幾點不足：

1.泡泡穩定時間長，且調整時不能邊看邊調整，不能隨時觀察變化情況。

2.閱讀的數量一定要放在視野的正下方，否則容易產生偏差。

3.測量范圍小。

4.準確性差，穩定性差。

5.數據不能輸出，每測量一次都要做復雜的計算，容易出錯。

6.不能直觀地反映機床及其導軌的扭曲變形情況，不利于安裝人員迅速調整維修。

這樣調整機床時，無法及時觀察到水平儀讀數變化。

解決方案

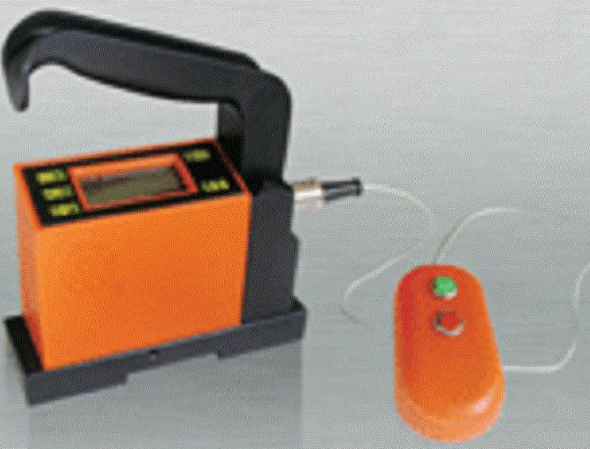

針對當前機床行業的現狀和各種儀器測量的特點，奧得森公司定制電子水平儀實現機床測量，主要有以下幾個特點：

1.本儀器體積小巧，操作方便，讀數簡便快速；

2在測量精度方面，奧得森高精度電子水平儀分度值可以達到0.001mm/m，尤其適合小角度、平直度、平直度、機床幾何誤差等測量。

3.測量出的讀數可以直接從電子顯示屏上讀取，不存在測量錯誤。

4.還提供了rs485通訊接口或選用藍牙傳輸，可以通過電腦直接通訊完成測量數據的自動采集和處理，再根據清晰、易懂的圖形，有針對性地對機床進行調整。

wyler水平儀的出現，完美解決了客戶的需求。
