電子水平儀的應用及使用
2021-09-22 14:27:10
344

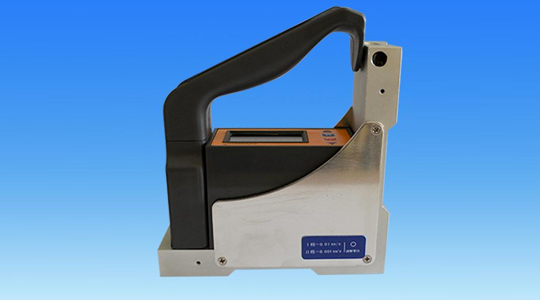

一種用于測量高精度水平儀的工具機，如加工中心.銑床.切削加工機.三次量床等床體，其靈敏度很高，若以測量時可左右偏移25刻度計算，測量工件只在一定的傾斜范疇內即可測量。
電子水平儀的刻度值用角度(秒)或斜率表示，這是指表示偏移一個格子的傾斜角度，或表示偏移一個格子工作表面的高度為1米長。如tg44弧度=0.02mm/1000mm，因為水平儀所用的傾角很小，在測量時，將水平面緊貼被測表面，直到氣泡穩定后才能讀出。若要量出長度為L的實際傾斜值，可按下式計算。
真實的傾斜值=所標稱值*L*離差格數；例如：標稱分度值為0.02mm/m,L=200mm，偏差格數為2格，實際傾斜值=0.02/1000*200*2=0.008mm。水平儀零位測量應在使用前進行檢查或調整，以避免水平儀零位不準確造成的測量誤差。

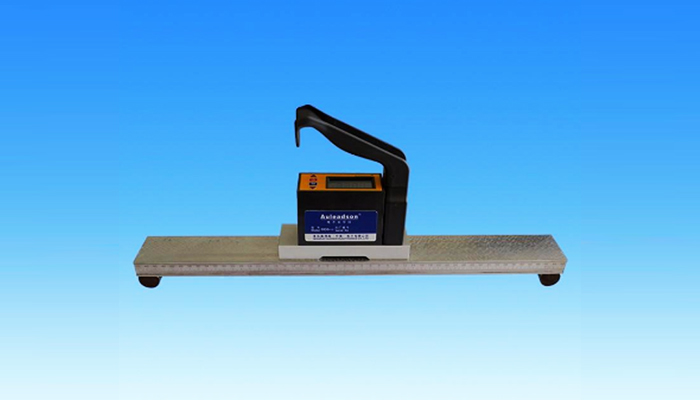

采用數字式水平儀零位檢查與調整方法，將被校平置于水平平板上，緊貼定位塊，待氣泡穩定后，以氣泡的一端讀數為a1，再把水平儀調到180方位，地放置原位，按讀數的一面記下氣泡另一端的讀數a2，兩次讀數的差值有一半是零位誤差。也就是=(a1-a2)/2格。若零位誤差超過允許范疇，則需調整零位機構，反復調整螺釘即可達到要求。
